¿Cuál es la diferencia entre los quemadores de fuego directo y los quemadores de tubo radiante?

En aplicaciones de calefacción industrial, seleccionar la tecnología de quemador adecuada es fundamental para lograr una eficiencia, calidad del producto y cumplimiento medioambiental óptimos. Dos de los tipos de quemadores más comunes son los quemadores de combustión directa y losquemadores de tubo radiante, pero operan según principios fundamentalmente diferentes y sirven propósitos distintos. Un quemador de combustión directa quema el combustible directamente en el área de proceso, y los gases de combustión calientes entran en contacto con el material que se está calentando. Por el contrario, un quemador de tubo radiante encierra la llama dentro de un tubo sellado y el calor se transfiere principalmente a través de la radiación desde la superficie del tubo al material objetivo, sin ningún contacto entre los gases de combustión y el producto. En Tianjin Huashuo Machinery Manufacturing Co., Ltd., nuestra fábrica diseña y fabrica quemadores industriales desde hace más de 25 años y tenemos una amplia experiencia en ambas tecnologías.

La elección entre quemadores de tubo radiante y de combustión directa tiene implicaciones importantes para el rendimiento del proceso, el consumo de energía y la calidad del producto. Los quemadores de combustión directa ofrecen una mayor eficiencia térmica porque utilizan todo el contenido de calor de los gases de combustión, pero también introducen subproductos de la combustión en el entorno del proceso, lo que puede ser perjudicial para los materiales sensibles. Los quemadores de tubos radiantes, por otro lado, aíslan el proceso de combustión, lo que permite un control preciso de la temperatura y una atmósfera de proceso más limpia, pero generalmente funcionan con una eficiencia general ligeramente menor debido a las pérdidas de calor a través de la pared del tubo y los gases de escape. Nuestra fábrica ha desarrollado diseños avanzados de quemadores de tubos radiantes que minimizan estas pérdidas mediante una geometría de tubo optimizada, superficies de transferencia de calor mejoradas y recuperadores de alta eficiencia. En esta guía, analizaremos los aspectos de ingeniería, rendimiento y económicos de ambos tipos de quemadores, brindaremos especificaciones técnicas detalladas y ofreceremos orientación práctica para seleccionar el quemador adecuado para su aplicación.

Tabla de contenido

• 1. ¿Cuál es el principio de funcionamiento de los quemadores de fuego directo?
• 2. ¿Cómo funcionan los quemadores de tubos radiantes y por qué se prefieren para procesos sensibles?
• 3. ¿Cuáles son las especificaciones técnicas clave de nuestro quemador de tubo radiante?
• 4. ¿Cómo se comparan la eficiencia y las emisiones entre los dos tipos de quemadores?
• Preguntas frecuentes (FAQ)
• Conclusión y consulta sobre selección de quemadores.

¿Cuál es el principio de funcionamiento de los quemadores de fuego directo?

Los quemadores de combustión directa son la forma más sencilla y eficiente de combustión industrial. En un sistema de combustión directa, el combustible (gas natural, propano o petróleo) se mezcla con aire y se enciende en una cámara de combustión que está abierta al área de proceso. Los gases de combustión calientes resultantes, que consisten principalmente en dióxido de carbono, vapor de agua y nitrógeno, se liberan directamente en el espacio que se está calentando. Podría ser un horno de secado, una cabina de pintura, un horno de tratamiento térmico o un calentador grande. El contacto directo entre los gases de combustión y el material que se está calentando permite tasas de transferencia de calor extremadamente altas y eficiencias térmicas de hasta el 95 por ciento (sobre la base de un poder calorífico más bajo). Nuestra fábrica enTianjin Huashuo Machinery Manufacturing Co., Ltd.produce quemadores de fuego directo con monitoreo avanzado de llama y controles modulantes que garantizan una combustión estable en una amplia gama de velocidades de encendido.

Características clave de los quemadores de fuego directo:

• Transferencia de calor directa:Los gases de combustión entran en contacto directo con el material, proporcionando un calentamiento rápido y eficiente. Esto es ideal para aplicaciones donde el producto no es sensible a los subproductos de la combustión o donde los gases de escape se ventilan rápidamente.
• Alta eficiencia térmica:Debido a que el calor de los gases de combustión se utiliza completamente dentro del espacio de proceso, los quemadores de encendido directo generalmente alcanzan eficiencias del 85 al 95 por ciento, y algunas unidades de condensación modernas superan el 100 por ciento (basado en LHV).
• Diseño sencillo:Los quemadores de combustión directa tienen menos componentes que los sistemas de tubos radiantes: no tienen tubo, no tienen superficie radiante y no necesitan recirculación externa. Esto los hace más asequibles y más fáciles de mantener.
• Potencial de contaminación del producto:Los gases de combustión, que contienen CO2, vapor de agua y trazas de CO y NOx, entran en contacto con el producto. Esto puede provocar oxidación, decoloración o reacciones químicas en materiales sensibles como productos alimenticios, textiles o ciertos metales.
• Requisitos de ventilación:Los sistemas de combustión directa requieren una ventilación adecuada para eliminar los gases de combustión y reponer el oxígeno, lo que puede representar un costo energético significativo si no se recupera el aire de escape.

Los quemadores de encendido directo se utilizan ampliamente en aplicaciones donde la contaminación del producto no es una preocupación y donde el calentamiento rápido es el requisito principal. Los ejemplos incluyen: secadores industriales para arena, áridos y cerámica; hornos de curado de pintura con escape adecuado; grandes calefactores para almacenes y talleres; y secadores de granos agrícolas. En estas aplicaciones, la alta eficiencia y el bajo costo de capital de los quemadores de combustión directa los convierten en la opción económica. Sin embargo, para procesos donde la calidad o pureza del producto es primordial, o donde los gases de combustión afectarían negativamente al material, unquemador de tubo radiantesuele ser la mejor opción.

Desde una perspectiva de control, los quemadores de combustión directa son relativamente sencillos. El quemador generalmente se controla mediante un controlador modulante o de encendido y apagado simple que ajusta el flujo de combustible y aire en función de un sensor de temperatura en el espacio de proceso. Nuestra fábrica ofrece una gama de quemadores de combustión directa con controles de levas electrónicos que brindan una gestión precisa de la relación aire-combustible, lo que garantiza bajas emisiones y alta eficiencia en todo el rango de combustión. También proporcionamos características de seguridad como detección de llama, interruptores de límite de alta temperatura y ciclos de purga que cumplen con los estándares de seguridad internacionales. Si bien los quemadores de combustión directa no son adecuados para todas las aplicaciones, su simplicidad y eficiencia los convierten en un elemento básico de la calefacción industrial.

¿Cómo funcionan los quemadores de tubos radiantes y por qué se prefieren para procesos sensibles?

Quemadores de tubo radianteson una tecnología de calentamiento indirecto en la que el proceso de combustión está encerrado dentro de un tubo sellado y el calor se transfiere al entorno del proceso principalmente a través de la radiación térmica desde la superficie exterior del tubo. El quemador enciende un extremo del tubo y los gases de combustión calientes viajan a lo largo del tubo, calentándolo a altas temperaturas (normalmente entre 800 y 1100 °C). Luego, el calor se irradia desde el tubo al material o atmósfera circundante. Debido a que los gases de combustión están completamente contenidos dentro del tubo, no hay contacto entre los gases de la llama y el producto que se está calentando. Esto hace que los quemadores de tubo radiante sean ideales para procesos en los que se requiere una atmósfera limpia, como el tratamiento térmico de metales, la cocción de cerámica y el secado de textiles, donde cualquier contaminación sería perjudicial para la calidad del producto. Nuestra fábrica en Huashuo Machinery ha desarrollado una gama de diseños de quemadores de tubos radiantes que optimizan la distribución del calor, minimizan los gradientes de temperatura y logran una alta eficiencia térmica mediante el uso de recuperadores y materiales de tubos avanzados.

Características clave de los sistemas de quemadores de tubo radiante:

• Calentamiento indirecto:Los gases de combustión se aíslan del proceso, eliminando el riesgo de contaminación, oxidación o reacción química con el producto. Esto es esencial para aplicaciones como el recocido brillante, donde incluso trazas de oxígeno provocarían decoloración de la superficie.
• Distribución uniforme de temperatura:Los quemadores de tubo radiante se pueden diseñar con múltiples quemadores o con geometrías de tubo especiales (por ejemplo, tubos en U o tubos en W) para lograr un perfil de temperatura uniforme en todo el horno, lo que garantiza una calidad constante del producto.
• Control de atmósfera:Debido a que los gases de combustión están contenidos, la atmósfera del proceso se puede controlar de forma independiente (por ejemplo, con gases inertes o niveles controlados de oxígeno), lo que permite condiciones de proceso precisas.
• Menor eficiencia térmica (sin recuperación):En un quemador de tubo radiante básico, el calor se pierde a través de la pared del tubo y en los gases de escape. Las eficiencias suelen oscilar entre el 45 y el 55 por ciento para los diseños no recuperados. Sin embargo, con la adición de un recuperador o un sistema regenerativo, la eficiencia se puede aumentar entre un 75 y un 85 por ciento.
• Mayor costo inicial:Los sistemas de quemadores de tubos radiantes son más caros que los quemadores de fuego directo debido a los componentes adicionales (tubo, recuperador, etc.) y a la necesidad de un control más preciso.

La aplicación del quemador de tubo radiante es diversa e incluye: hornos de tratamiento térmico de metales (recocido, endurecimiento, revenido), hornos de cerámica y porcelana, hornos de secado y curado de textiles, procesamiento de alimentos (horneado, secado de ingredientes sensibles) y procesamiento químico donde se requiere una atmósfera limpia. En estas aplicaciones, la capacidad de mantener un ambiente libre de contaminación a menudo justifica los mayores costos de capital y operación del sistema de tubos radiantes.

Nuestra fábrica ha diseñado nuestro quemador de tubo radiante para incluir un recuperador de alto rendimiento que precalienta el aire de combustión utilizando los gases de escape calientes, mejorando significativamente la eficiencia. También hemos desarrollado un diseño de tubo autorrecuperador que integra el recuperador en el cuerpo del quemador, reduciendo el espacio total y simplificando la instalación. En términos de control, nuestro quemador de tubo radiante está equipado con una alta relación de reducción (hasta 10:1) que permite una modulación precisa de la temperatura, lo que garantiza que el horno funcione a la temperatura exacta requerida para el proceso. Este nivel de control es esencial para lograr una calidad constante del producto en procesos sensibles. Al elegir un quemador de tubo radiante deTianjin Huashuo Machinery Manufacturing Co., Ltd., puede lograr la limpieza y uniformidad de temperatura que los sistemas de combustión directa no pueden proporcionar.

¿Cuáles son las especificaciones técnicas clave de nuestro quemador de tubo radiante?

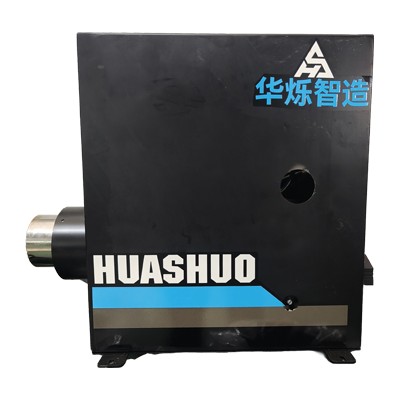

Tianjin Huashuo Machinery Manufacturing Co., Ltd.fabrica una amplia gama deQuemador de tubo radiantesistemas, diseñados para diversas aplicaciones de calefacción industrial. Nuestra línea de productos incluye quemadores de tubo de un solo extremo, quemadores de tubo en U y quemadores de tubo en W, con potencias desde 50 kW hasta 2000 kW. Todos nuestros productos de quemadores de tubo radiante se fabrican de acuerdo con la norma ISO 9001 y cumplen o superan los requisitos de las normas EN 746 y NFPA 86. La siguiente tabla resume las especificaciones técnicas clave de nuestros modelos de quemadores de tubo radiante más populares, que se utilizan en las industrias de tratamiento térmico, secado y cerámica en todo el mundo. Nuestra fábrica también puede producir geometrías de tubos y potencias nominales personalizadas para cumplir con los requisitos específicos del horno.

Además de los modelos estándar, nuestra fábrica ofrece varias características opcionales para mejorar el rendimiento y la durabilidad de los sistemas de quemadores de tubo radiante. Estos incluyen: aleaciones de alta temperatura (como Inconel 601 o RA330) para que el material del tubo extienda la vida útil en ambientes corrosivos; revestimientos de fibra cerámica para un mejor aislamiento; y sistemas avanzados de monitoreo de llama con autodiagnóstico. También ofrecemos paneles de control de quemadores completos con control basado en PLC, perfiles de temperatura y capacidades de registro de datos para seguimiento de procesos y control de calidad.

Nuestro proceso de control de calidad incluye una prueba de presión del 100 por ciento en cada conjunto de quemador de tubo radiante, asegurando que no haya fugas en el tubo o el cabezal del quemador. También realizamos una prueba de rendimiento térmico en muestras aleatorias para verificar la eficiencia y la distribución de temperatura del tubo. Cada quemador de tubo radiante se suministra con un informe de prueba detallado, que incluye datos de eficiencia, perfiles de temperatura y mediciones de emisiones. Nuestra fábrica en Tianjin Huashuo Machinery Manufacturing Co., Ltd. mantiene un inventario completo de componentes estándar, lo que permite una entrega rápida y una respuesta rápida en pedidos personalizados. También brindamos un servicio de puesta en servicio en el sitio para garantizar que el quemador de tubo radiante esté instalado correctamente y funcionando con su eficiencia óptima.

¿Cómo se comparan la eficiencia y las emisiones entre los dos tipos de quemadores?

La elección entre un quemador de fuego directo y unQuemador de tubo radiantea menudo está influenciado por una compensación entre eficiencia y limpieza del proceso. Los quemadores de combustión directa ofrecen una mayor eficiencia térmica porque todo el calor de la combustión se libera directamente en el proceso. Sin embargo, esta eficiencia tiene el costo de introducir gases de combustión en la atmósfera del proceso. Los quemadores de tubos radiantes, si bien aíslan los gases de combustión, sufren pérdidas de calor a través de la pared del tubo y en los gases de escape, lo que resulta en una menor eficiencia general. Sin embargo, con la incorporación de recuperadores o precalentadores de aire regenerativos se puede reducir significativamente la brecha de eficiencia. Nuestra fábrica ha desarrollado una gama de diseños de quemadores de tubo radiante de alta eficiencia que alcanzan eficiencias de hasta el 86 por ciento, lo que los hace competitivos con los sistemas de combustión directa en muchas aplicaciones.

Comparación de eficiencia entre el quemador de tubo radiante y el de combustión directa:

• Eficiencia del quemador de fuego directo:Normalmente entre el 85 y el 95 por ciento (basado en LHV). La alta eficiencia se debe al aprovechamiento directo del calor de combustión. Sin embargo, si el proceso requiere ventilación para eliminar los gases de combustión, la pérdida de energía del aire de escape puede reducir la eficiencia del sistema.
• Eficiencia del quemador de tubo radiante (no recuperado):45-55 por ciento. La pérdida de calor a través de la pared del tubo y en los gases de escape es significativa y la eficiencia está limitada por la temperatura de los gases de escape que salen del tubo.
• Eficiencia del Quemador de Tubos Radiantes (con recuperador):75-86 por ciento. Un recuperador precalienta el aire de combustión utilizando los gases de escape calientes, recuperando una gran parte del calor que de otro modo se perdería. El quemador de tubo radiante de nuestra fábrica con recuperador integrado logra hasta un 86 por ciento de eficiencia, cerrando la brecha con los sistemas de combustión directa.
• Emisiones:Los quemadores de combustión directa producen NOx, CO y CO2 que se liberan directamente al proceso o a la atmósfera. Esto puede ser un problema en áreas con regulaciones de emisiones estrictas. Los quemadores de tubo radiante pueden incorporar tecnología de quemador de bajo NOx y tratamiento de gases de combustión y, debido a que los gases de combustión están contenidos, se pueden tratar más fácilmente antes de liberarlos. Nuestro quemador de tubo radiante utiliza un diseño de combustión por etapas que reduce las emisiones de NOx a menos de 50 mg/Nm3 (al 3% de O2), cumpliendo con los estándares ambientales más estrictos.

Para ilustrar el impacto de la eficiencia, consideremos un horno de 500 kW que funciona 8.000 horas al año. Un quemador de encendido directo con una eficiencia del 90 por ciento consumiría aproximadamente 5.000 MWh de combustible por año (basado en un LHV de gas natural de 10 kWh/m3). Un quemador de tubo radiante no recuperado con una eficiencia del 50 por ciento consumiría 9.000 MWh, una diferencia de 4.000 MWh, que a un precio típico del gas industrial podría superar los 400.000 dólares al año. Sin embargo, un quemador de tubo radiante recuperado con una eficiencia del 85 por ciento consumiría sólo 5.300 MWh, reduciendo la diferencia a un manejable 6 por ciento. En muchos casos, el costo adicional del quemador de tubo radiante recuperado se recupera en 1 o 2 años mediante el ahorro de combustible.

En términos de emisiones, los quemadores de combustión directa liberan todos los gases de combustión al área de proceso. Si el proceso requiere ventilación, las emisiones se diluyen y se liberan a la atmósfera, pero aún representan una carga ambiental potencial. Los quemadores de tubos radiantes, por otro lado, permiten un tratamiento de emisiones más controlado. El quemador de tubo radiante de nuestra fábrica utiliza un sistema de recirculación de gases de combustión que reduce la formación de NOx y el escape puede dirigirse a un convertidor catalítico o un depurador si es necesario. Esto hace que los quemadores de tubos radiantes sean una opción más respetuosa con el medio ambiente, especialmente en regiones con estrictas normas de calidad del aire. La decisión entre los dos tipos de quemadores depende en última instancia de los requisitos específicos del proceso, incluida la sensibilidad del producto, el entorno regulatorio y el costo relativo del combustible y los bienes de capital.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Se puede convertir un quemador de combustión directa en un quemador de tubo radiante en un horno existente?

Respuesta: Convertir un horno de combustión directa a un sistema de tubos radiantes es una modificación importante que normalmente no es económicamente viable. Los quemadores de tubos radiantes requieren la instalación de tubos, una configuración de montaje del quemador diferente y, a menudo, una geometría de cámara de combustión diferente. Además, es necesario modificar los controles y los sistemas de ventilación. En la mayoría de los casos, resulta más rentable sustituir todo el horno o diseñar un nuevo horno con la tecnología de quemador necesaria. Nuestra fábrica en Tianjin Huashuo Machinery Manufacturing Co., Ltd. ofrece sistemas de quemadores de tubo radiante y de combustión directa, y podemos proporcionar un estudio de viabilidad y un análisis de costo-beneficio para su situación específica.

Pregunta 2: ¿Qué tipo de quemador es más adecuado para tratar térmicamente el acero para evitar la oxidación?

Respuesta: Un quemador de tubo radiante es la opción preferida para el tratamiento térmico del acero para evitar la oxidación. Debido a que los gases de combustión están contenidos dentro del tubo, el acero no está expuesto al oxígeno, CO2 o vapor de agua, lo que causaría oxidación de la superficie. La atmósfera del horno se puede controlar por separado, a menudo con un gas inerte como nitrógeno o argón, para lograr las propiedades metalúrgicas deseadas. No se recomiendan quemadores de combustión directa para esta aplicación ya que los gases de combustión reaccionarían con la superficie del acero, provocando descarburación y formación de incrustaciones.

Pregunta 3: ¿Cuál es la vida útil típica de un quemador de tubo radiante?

Respuesta: La vida útil de un tubo radiante depende de la temperatura de funcionamiento, el material del tubo y la frecuencia del ciclo térmico. Para un quemador de tubo radiante estándar que funciona a 1050 °C con tubos de Inconel 601, la vida útil típica es de 3 a 5 años. En ambientes corrosivos o de alta temperatura, ofrecemos tubos fabricados con RA330 u otras aleaciones especiales que pueden extender la vida útil de 7 a 10 años. Nuestra fábrica proporciona una estimación de la vida útil del tubo basada en sus condiciones operativas específicas y puede recomendar intervalos de inspección periódica para garantizar que el tubo se reemplace antes de que falle.

Pregunta 4: ¿Cómo se compara el costo de operación entre los quemadores de tubo radiante y de combustión directa?

Respuesta: El costo operativo de un quemador de combustión directa es generalmente menor debido a su mayor eficiencia. Sin embargo, si el proceso requiere ventilación o el producto es sensible a la contaminación, el costo energético de acondicionar el aire de ventilación puede contrarrestar la ventaja de eficiencia. Los quemadores de tubos radiantes, especialmente con recuperadores, tienen un costo de capital más alto pero pueden ofrecer costos operativos comparables si se tienen en cuenta los ahorros de energía del recuperador. Nuestra fábrica proporciona un análisis comparativo de costos detallado que incluye el consumo de combustible, el mantenimiento y los costos potenciales de control de emisiones para ayudarlo a tomar una decisión informada.

Pregunta 5: ¿Tianjin Huashuo Machinery Manufacturing Co., Ltd. ofrece quemadores de tubo radiante y de combustión directa, o solo quemadores de tubo radiante?

Respuesta: Nuestra fábrica fabrica sistemas de quemadores de tubo radiante y de combustión directa, y ofrece una gama completa de soluciones de calefacción industrial. Esto nos permite brindarle asesoramiento objetivo sobre la mejor tecnología para su aplicación. Tenemos una amplia experiencia en ambas tecnologías y podemos diseñar, fabricar y poner en marcha un sistema de quemador completo adaptado a los requisitos específicos de su proceso. Ya sea que necesite un quemador de fuego directo de alta eficiencia para una aplicación de secado o un quemador de tubo radiante limpio para un tratamiento térmico, tenemos la experiencia y la cartera de productos para satisfacer sus necesidades.

Conclusión: elija la tecnología de quemador adecuada para su aplicación

La elección entre quemadores de combustión directa y quemadores de tubo radiante no se trata de cuál es "mejor", sino de cuál es más adecuado para los requisitos específicos de su proceso. Los quemadores de encendido directo ofrecen alta eficiencia y simplicidad, lo que los hace ideales para aplicaciones donde la contaminación del producto no es una preocupación. Los sistemas de quemadores de tubos radiantes brindan un ambiente de calefacción limpio y libre de contaminación, esencial para materiales sensibles, pero requieren una inversión adicional en tecnología de tubos y recuperadores para lograr una eficiencia competitiva. En Tianjin Huashuo Machinery Manufacturing Co., Ltd., nuestra fábrica tiene la experiencia y la capacidad de ingeniería para diseñar, fabricar y poner en marcha ambos tipos de quemadores, garantizando que usted reciba la solución óptima para su aplicación.

¿Está evaluando opciones de quemadores para un nuevo horno o está considerando una actualización?Póngase en contacto con Tianjin Huashuo Machinery Manufacturing Co., Ltd. hoypara una consulta completa sobre la selección de quemadores. Nuestro equipo analizará las condiciones de su proceso, los requisitos de calefacción y las limitaciones ambientales, y brindará una recomendación detallada, incluido un análisis de costo-beneficio y una configuración propuesta del sistema. Ofrecemos servicios gratuitos de diseño de quemadores, precios competitivos y una garantía total en todos nuestros productos.Solicite ahora su consulta gratuita sobre quemadores a Tianjin Huashuo Machinery Manufacturing Co., Ltd. y tome la decisión correcta para sus necesidades de calefacción industrial.
